三維電子羅盤 FNN-3300

一、產品特點：

1．羅盤通過三軸磁阻傳感器測量平面地磁場，雙軸傾角補償。

2．高速高精度A/D轉換，磁場測量精度100μGuass。

3．羅盤內置溫度補償，最大限度減少傾斜角和指向角的溫度漂移。

4．羅盤內置微處理器計算傳感器與磁北夾角，輸出RS232格式數據幀。可選RS485和RS422輸出。

5．具有簡單有效的用戶標校指令。

6．具有指向零點修正功能。

7．外殼結構防水，無磁。（可選不帶外殼）

8．工作溫度范圍-40℃到+85℃。保存溫度-55℃到+100℃。

9．產品重量0.4kg。

二、產品應用范圍:

FNN-3300可廣泛應用于航空航海、通信雷達、微波定向、海上平臺控制、天線安裝固定、無人機及機器人自動控制、交通車輛檢測。

三、主要技術指標：

FNN-3300性能參數如下表（室溫測試）：

特性		條件	最小	典型	最大	單位
供電電壓		直流	9	12	15	V
工作電流		供電電壓=12V	55	60	65	mA
穩定時間				5		sec
傾角	測量范圍			±60		o
	精度	測量范圍±15°		±0.15	±0.2	o
		測量范圍±30°		±0.25	±0.3	o
		測量范圍±45°		±0.3	±0.5	o
		測量范圍±60°		±0.5	±1	o
	分辨率			±0.02		o
	線性	測量范圍±60o		±0.8	±1.8	%
	重復性			±0.08		o
	穩定性	時間間隔24小時		±0.1		o
	熱零點漂移	溫度范圍：-40℃—85℃		±0.004	0.005	o/℃
	交叉軸靈敏度誤差			±2	±3	%
方位	磁場范圍	周?chē)艌?chǎng)環境	-2		2	Gauss
	精度	傾斜角度小于5°		±0.5	±1.5	o
	精度	傾斜角度小于30°		±2.5	±3.5	o
	分辨率			±0.1		o
	線性			1	1.5	%
	重復性			±0.4		o
	穩定性	時間間隔24小時		±0.8		o
	熱零點漂移	溫度范圍：-40℃—85℃		0.03	0.05	°/℃
	最大干擾磁場^*1				20	Gauss
數據更新率		輸出方式為連續輸出	3	7	12	Hz
波特率		RS232、RS485、RS422、TTL		9600		Baud
通信參數		RS232、RS485、RS422、TTL	9600，n，8，1
存儲溫度		周?chē)h(huán)境溫度	-50		90	℃
工作溫度		周?chē)h(huán)境溫度	-40		85	℃
防護等級		封裝（AGCS、AHDL）^*2		IP55
重量		封裝（AGCS、AHDL）^*2	260	265	270	g
重量		無封裝（PCBH、PCBI）^*2	15	20	25	g

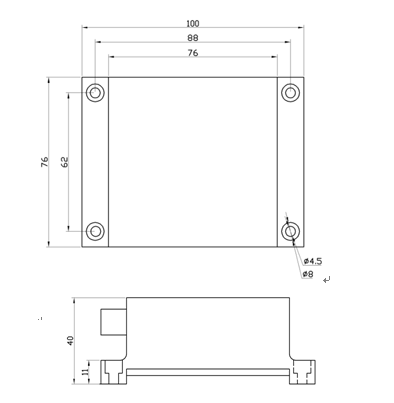

尺寸		封裝（AGCS）^*2	長：100 寬：76 高：40			mm
		封裝（AHDL）^*2	長：59 寬：31 高：22			mm
		無封裝（PCBH）^*2	長：64 寬：51 高：18			mm
		無封裝（PCBI）^*2	長：55 寬：40 高：18			mm

注：在該磁場環境下工作不會(huì )損壞內部的磁場檢測傳感器，對于正常工作范圍小于±2高斯的產品，在20高斯磁場環境下不能正常反應磁場變化，如果必須要在這種條件下使用羅盤，需要和工廠說明對產品進行特別處理。

FNN-3300電子羅盤資料下載：FNN-3300.pdf
