平面電子羅盤 FNN-3200

一、產品特點

1．通過兩軸磁阻傳感器測量平面地磁場，解算航向角度。

2．高速高精度A/D轉換，磁場測量精度100μGuass。

3．內置微處理器計算傳感器與磁北夾角，輸出RS232格式數據幀。

4．工作溫度范圍-40℃到+85℃。保存溫度-55℃到+100℃。

二、主要技術指標

FNN-3200傳感器性能參數如下表（室溫測試）：

特性	條件	最小	典型	最大	單位
供電電壓	直流	4.5	5	5.5	V
工作電流	供電電壓=5V	30	35	40	mA
穩定時間			5		sec
磁場范圍	周?chē)艌?chǎng)環境	-2		2	Gauss
精度	用戶標定后，		±1		o
分辨率			±0.2		o
線性			±0.7	±1	%
重復性			±0.4		o
穩定性	時間間隔24小時		±0.6		o
熱零點漂移	溫度范圍：-40℃—85℃		±0.04	±0.06	o/℃
最大干擾磁場^*1				20	Gauss
數據更新率	輸出方式為連續輸出		3		Hz
波特率	RS232、RS485、TTL		9600		Baud
通信參數	RS232、RS485、TTL	9600,n,8,1
存儲溫度	周?chē)h(huán)境溫度	-50		90	℃
工作溫度	周?chē)h(huán)境溫度	-40		80	℃
重量	無封裝（PCB50）^*2	10	12	14	g
重量	無封裝（PCB35）^*2	4	6	8	g

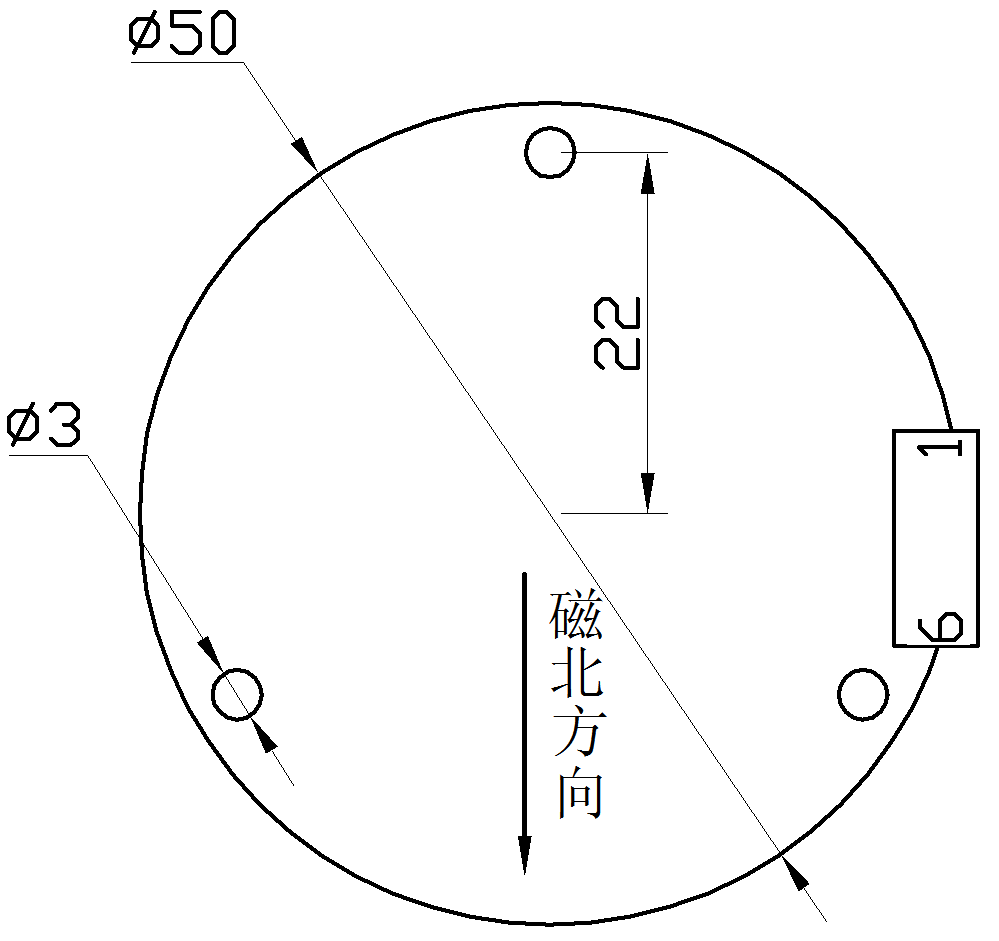

尺寸	無封裝（PCB50）^*2	直徑：50 高：18			mm
尺寸	無封裝（PCB35）^*2	直徑：50 高：16			mm

注：在該磁場環境下工作不會(huì )損壞內部的磁場檢測傳感器，對于正常工作范圍小于±2高斯的產品，在20高斯磁場環境下不能正常反應磁場變化，如果必須要在這種條件下使用羅盤，需要和工廠說明對產品進行特別處理。

FNN-3200電子羅盤資料下載：FNN-3200.pdf
